DIP Power Inductor
| Image | Type | Dimensions | Inductance | DCR | Isat | Irms |
Rated Current |
Specification | |||||||||||||||||||||||||||||
| L*W(mm) | (uH) | (mOHM) | (A) | (A) | (A) | ||||||||||||||||||||||||||||||||
 |
DP01-1721 | 16.8x21.3 | 10~560 | 8.2~471 | 28~3.7 | 9.0~0.8 |
 |
||||||||||||||||||||||||||||||
| DP01-2122 | 21.0x21.5 | 10~2200 | 7.0~1067 | 33~2.2 | 11.4~0.8 | ||||||||||||||||||||||||||||||||
| DP01-2627 | 26.0x27.0 | 47~4700 | 18~1429 | 25~2.5 | 9.0~1.0 | ||||||||||||||||||||||||||||||||
| DP01-4128 | 40.5x28.0 | 47~15000 | 15~3004 | 40~1.9 | 14.4~1.3 | ||||||||||||||||||||||||||||||||
| DP01-4138 | 40.5x38.0 | 220~15000 | 34~1750 | 21.5~2.6 | 13.5~1.8 | ||||||||||||||||||||||||||||||||
| DP01-5038 | 50.0x38.0 | 680~47000 | 76.5~5849 | 14.0~1.6 | 11.4~1.4 | ||||||||||||||||||||||||||||||||
 |

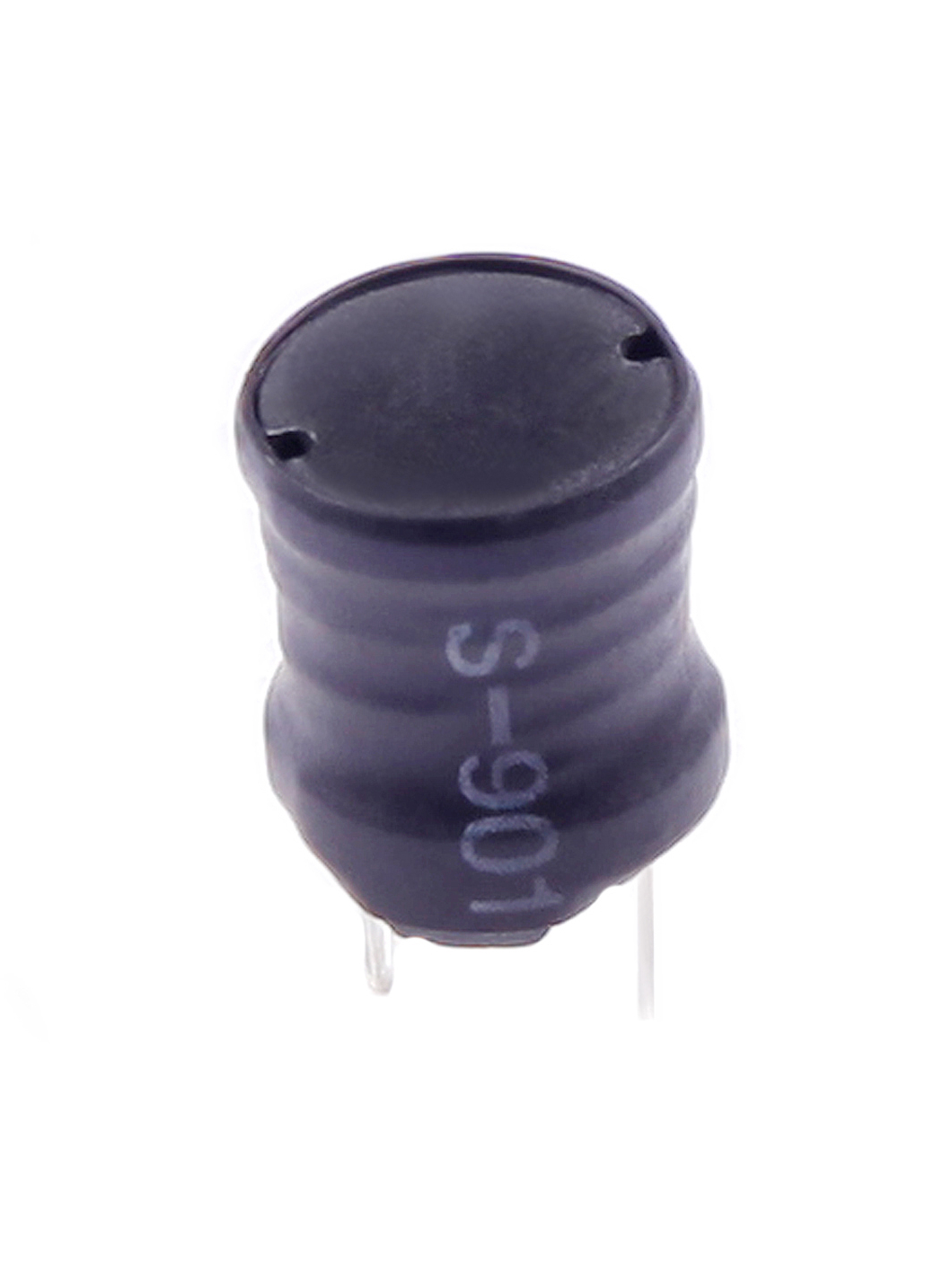

DP02-0609 | 6.0x8.5 | 3.3~1000 | 20~5626 | 6.0~0.35 | 5.7~0.35 |
|
||||||||||||||||||||||||||||||
| DP02-0807 | 7.5x7.0 | 3.3~1000 | 16~3400 | 5.5~0.34 | 5.8~0.4 | ||||||||||||||||||||||||||||||||
| DP02-0908 | 9.0x8.0 | 3.3~1000 | 18~3800 | 12.3~0.72 | 5.5~0.38 | ||||||||||||||||||||||||||||||||
| DP02-0910 | 9.0x10 | 3.3~1000 | 13~2050 | 12~0.72 | 8.1~0.6 | ||||||||||||||||||||||||||||||||
| DP02-1014 | 9.5x13.5 | 3.3~1000 | 9~1469 | 11.7~0.7 | 8.8~0.74 | ||||||||||||||||||||||||||||||||
| DP02-1211 | 11.5x11 | 3.3~1000 | 9~1525 | 14~0.84 | 9.7~0.72 | ||||||||||||||||||||||||||||||||
 |
DP03-035130 | 13.5x3.8 | 2.3 | 9.0 | 5.0 |
|
|||||||||||||||||||||||||||||||
| DP03-035170 | 17.5x3.8 | 4.4 | 11.8 | 3.5 | |||||||||||||||||||||||||||||||||
| DP03-035190 | 19.5x3.8 | 5.9 | 13.9 | 2.5 | |||||||||||||||||||||||||||||||||
| DP03-040130 | 13.5x4.3 | 2.2 | 9.4 | 6.5 | |||||||||||||||||||||||||||||||||
| DP03-040160 | 16.5x4.3 | 4.1 | 12.6 | 4.7 | |||||||||||||||||||||||||||||||||
| DP03-040190 | 19.5x4.3 | 6.0 | 14.4 | 3.7 | |||||||||||||||||||||||||||||||||
| DP03-045130 | 13.5x5.0 | 2.3 | 9.9 | 9.0 | |||||||||||||||||||||||||||||||||
| DP03-045160 | 16.5x5.0 | 4.6 | 14.3 | 6.5 | |||||||||||||||||||||||||||||||||
| DP03-045180 | 18.5x5.0 | 6.2 | 16.6 | 5.0 | |||||||||||||||||||||||||||||||||
| DP03-050130 | 13.5x5.5 | 2.3 | 10.5 | 10.0 | |||||||||||||||||||||||||||||||||
| DP03-050160 | 16.5x5.5 | 4.5 | 14.7 | 8.0 | |||||||||||||||||||||||||||||||||
| DP03-050190 | 19.5x5.5 | 6.7 | 17.3 | 6.5 | |||||||||||||||||||||||||||||||||
| DP03-060150 | 15.5x6.5 | 2.9 | 9.4 | 13.0 | |||||||||||||||||||||||||||||||||
| DP03-060180 | 18.5x6.5 | 4.4 | 10.2 | 10.0 | |||||||||||||||||||||||||||||||||
| DP03-060200 | 20.5x6.5 | 5.9 | 12.0 | 8.2 | |||||||||||||||||||||||||||||||||
| DP03-077200 | 20.5x8.2 | 3.7 | 5.9 | 12.0 | |||||||||||||||||||||||||||||||||
| DP03-085250 | 25.5x9.0 | 8.0 | 9.9 | 11.0 | |||||||||||||||||||||||||||||||||
| DP03-097250 | 25.5x10.2 | 1.9 | 1.8 | 24.0 | |||||||||||||||||||||||||||||||||
| DP03-125300 | 30.5x13.0 | 4.7 | 3.0 |
25.0 |
|||||||||||||||||||||||||||||||||
