SC01-1206 Type
特点/特征
■ 磁屏蔽结构
■ 存储温度范围：-40℃ 至 +125℃
■ 工作温度范围：-40℃ 至 +125℃
（包括线圈自身的温度上升）
■ 湿度敏感等级：1
■ 包装：每 13 英寸卷轴装 500 件
■ 符合 RoHs 标准且不含卤素
Facebook
LinkedIn
相关文章
产品目录
搜索更多>>

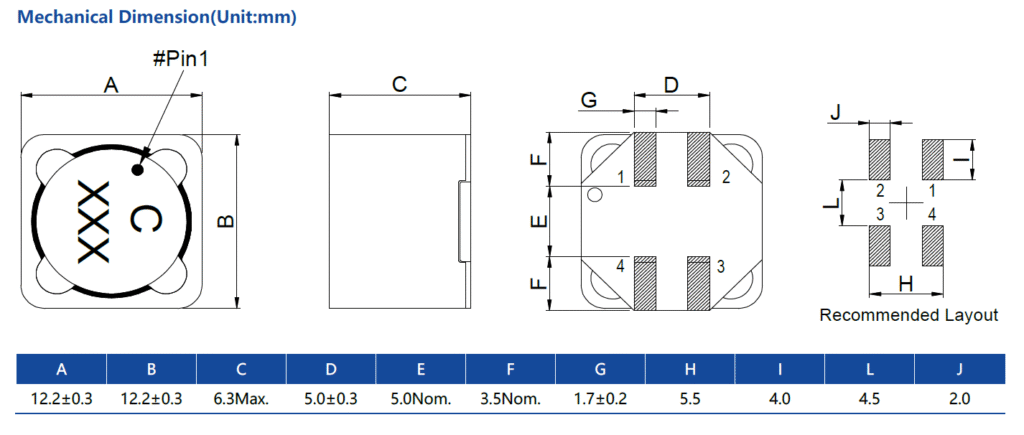

尺寸
产品参数
| Part Number | Inductance L0(uH) | DCR | LK | Isat | Irms1 | Irms2 | SRF (MHz)Typ. | |
|---|---|---|---|---|---|---|---|---|
| (mΩ)Max. | (uH)Typ. | (A)Typ. | (A)Typ. | (A)Typ. | ||||
| SC01-12064R7M | 4.7±20% | 36 | 0.2 | 10.3 | 3.16 | 4.47 | 32 |  |
| SC01-12065R6M | 5.6±20% | 40 | 0.2 | 9.7 | 3 | 4.24 | 31 | |
| SC01-12066R8M | 6.8±20% | 48 | 0.24 | 9.2 | 2.75 | 3.88 | 28 | |
| SC01-12068R2M | 8.2±20% | 52 | 0.25 | 8.6 | 2.63 | 3.72 | 25 | |
| SC01-1206100M | 10±20% | 60 | 0.26 | 7.4 | 2.45 | 3.46 | 22 | |
| SC01-1206120M | 12±20% | 74 | 0.28 | 6.9 | 2.21 | 3.12 | 21 | |
| SC01-1206150M | 15±20% | 85 | 0.32 | 6.09 | 2.06 | 2.92 | 17.6 | |
| SC01-1206180M | 18±20% | 97 | 0.4 | 5.3 | 1.93 | 2.73 | 17 | |
| SC01-1206220M | 22±20% | 116 | 0.68 | 5.01 | 1.76 | 2.49 | 15 | |
| SC01-1206270M | 27±20% | 124 | 0.5 | 4.66 | 1.7 | 2.41 | 13.6 | |
| SC01-1206330M | 33±20% | 134 | 0.65 | 4.22 | 1.64 | 2.32 | 12.7 | |
| SC01-1206390M | 39±20% | 142 | 1.09 | 3.8 | 1.59 | 2.25 | 11.7 | |
| SC01-1206470M | 47±20% | 174 | 0.8 | 3.25 | 1.44 | 2.03 | 8.7 | |
| SC01-1206560M | 56±20% | 198 | 0.75 | 3.07 | 1.35 | 1.91 | 7.6 | |
| SC01-1206680M | 68±20% | 216 | 0.57 | 2.83 | 1.29 | 1.83 | 6.1 | |
| SC01-1206820M | 82±20% | 274 | 1.52 | 2.55 | 1.15 | 1.62 | 5.3 | |
| SC01-1206101M | 100±20% | 322 | 1.41 | 2.2 | 1.06 | 1.5 | 5 | |
| SC01-1206121K | 120±10% | 418 | 1.34 | 2.05 | 0.93 | 1.31 | 4.4 | |
| SC01-1206151K | 150±10% | 476 | 1.52 | 1.82 | 0.87 | 1.23 | 4 | |
| SC01-1206181K | 180±10% | 536 | 1.8 | 1.6 | 0.82 | 1.16 | 3.6 | |
| SC01-1206221K | 220±10% | 691 | 1.6 | 1.51 | 0.72 | 1.02 | 3.2 | |
| SC01-1206271K | 270±10% | 806 | 2.23 | 1.41 | 0.67 | 0.95 | 2.8 | |
| SC01-1206331K | 330±10% | 1090 | 2.39 | 1.28 | 0.57 | 0.81 | 2.5 | |
| SC01-1206391K | 390±10% | 1200 | 2.72 | 1.16 | 0.55 | 0.77 | 2.3 | |
| SC01-1206471K | 470±10% | 1590 | 2.89 | 1 | 0.48 | 0.67 | 2.1 | |
| SC01-1206561K | 560±10% | 1810 | 2.55 | 0.95 | 0.45 | 0.63 | 2 | |
| SC01-1206681K | 680±10% | 2060 | 5.76 | 0.88 | 0.42 | 0.59 | 1.8 | |
| SC01-1206821K | 820±10% | 2650 | 2.86 | 0.79 | 0.37 | 0.52 | 1.5 | |
| SC01-1206102K | 1000±10% | 3060 | 4.32 | 0.69 | 0.34 | 0.49 | 1.2 | |
