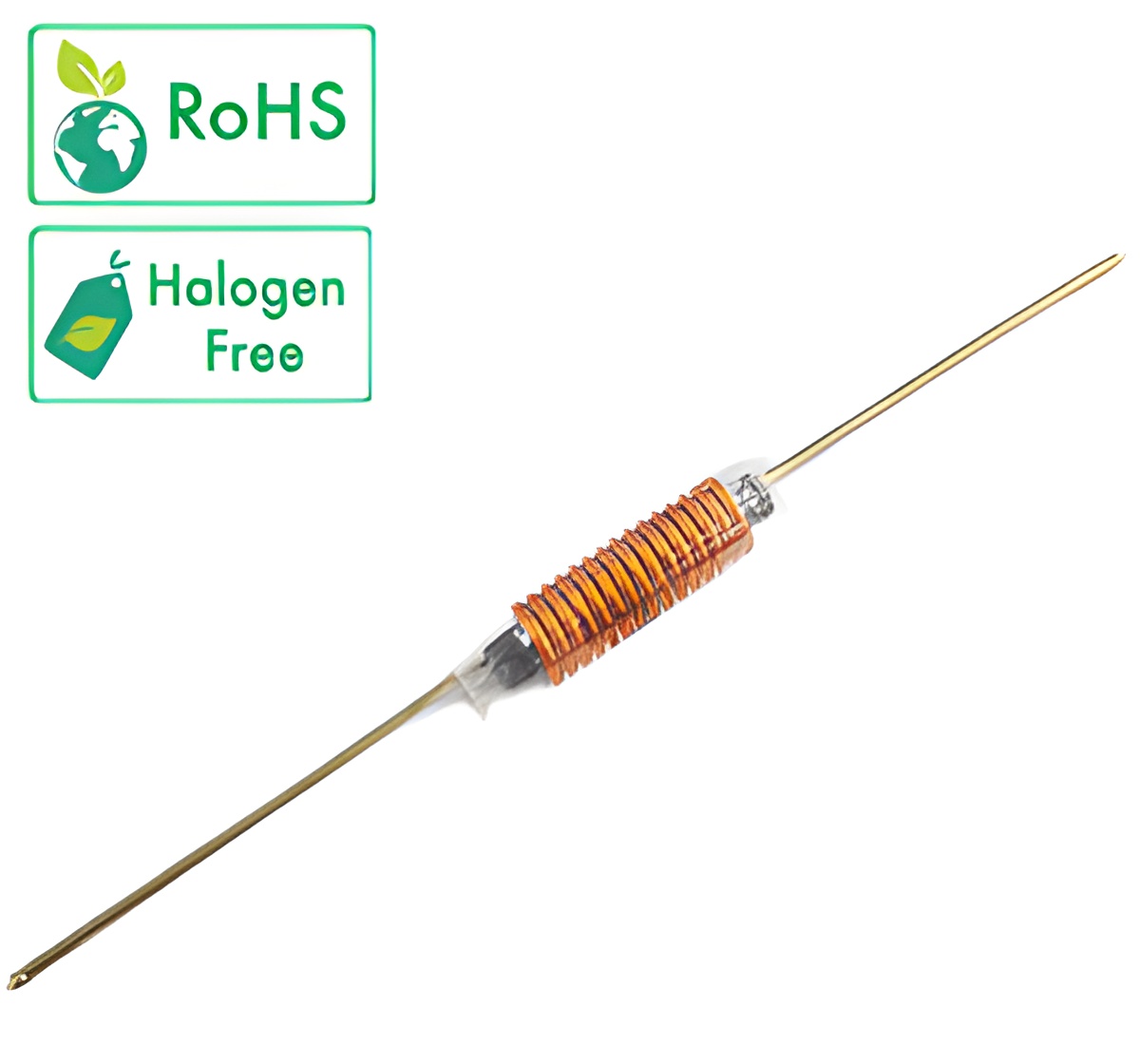

DP03-HA Type
特性
■无屏蔽，杆芯
■储存温度范围：-55℃至+ 130℃
■工作温度范围：-55℃至+ 130℃
（包括线圈自身温升）
■湿度敏感等级：1级
■包装：见表
■符合rohs&无卤标准
Facebook
LinkedIn
相关文章
产品目录
搜索更多>>

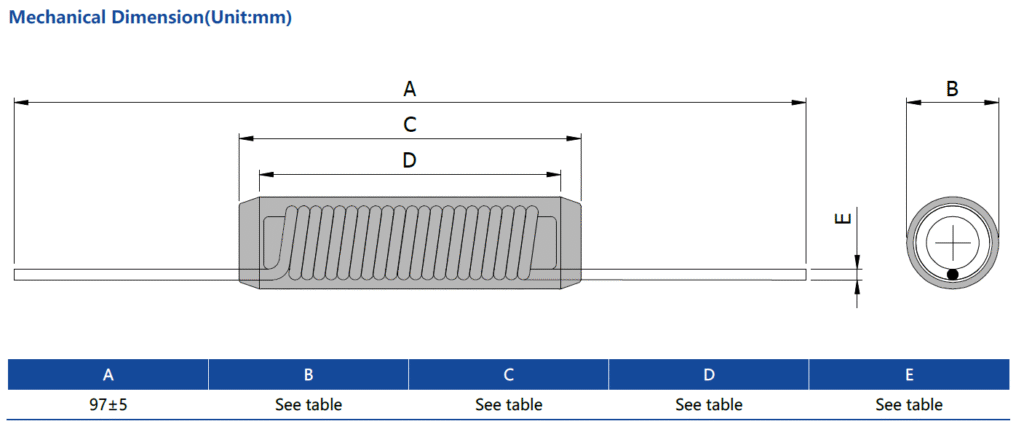

尺寸
产品参数
| Part Number | Inductance L0(uH) | DCR | Rated Current | B | C | D | E | SRF (MHz)Typ | |
|---|---|---|---|---|---|---|---|---|---|
| (mΩ)Max. | (A)Typ. | (mm)Max. | (mm)Max. | (mm)Max. | (mm)Typ. | ||||
| DP03-HA0518170M | 17±20% | 63±20% | 2.0 | Ø7.0 | 24 | 18.3 | Ø0.45 | 100 |  |
| DP03-HA05188R0M | 8.0±20% | 25±20% | 3.0 | Ø7.0 | 24 | 18.3 | Ø0.63 | 145 | |
| DP03-HA0424130M | 13±20% | 24±20% | 3.0 | Ø6.5 | 29 | 24.5 | Ø0.67 | 170 | |
| DP03-HA0424200M | 20±20% | 54±20% | 3.0 | Ø6.0 | 29 | 24.5 | Ø0.50 | 125 | |
| DP03-HA0628250M | 25±20% | 46±20% | 3.0 | Ø8.5 | 34 | 28.5 | Ø0.63 | 85 | |
| DP03-HA05186R0M | 6.0±20% | 17±20% | 4.0 | Ø7.5 | 24 | 18.3 | Ø0.75 | 170 | |
| DP03-HA0424110M | 11±20% | 20±20% | 4.0 | Ø6.5 | 29 | 24.5 | Ø0.71 | 150 | |
| DP03-HA0628150M | 15±20% | 24±20% | 4.0 | Ø8.5 | 34 | 28.5 | Ø0.75 | 120 | |
| DP03-HA05184R0M | 4.0±20% | 14±20% | 6.0 | Ø7.5 | 24 | 18.3 | Ø0.80 | 205 | |
| DP03-HA04246R0M | 6.0±20% | 10±20% | 6.0 | Ø7.0 | 29 | 24.5 | Ø0.95 | 200 | |
| DP03-HA06289R0M | 9.0±20% | 12±20% | 6.0 | Ø9.0 | 34 | 28.5 | Ø0.95 | 150 | |
| DP03-HA04243R0M | 3.0±20% | 6.0±20% | 9.0 | Ø7.5 | 29 | 24.5 | Ø1.20 | 220 | |
| DP03-HA06285R0M | 5.0±20% | 5.0±20% | 10.0 | Ø9.5 | 34 | 28.5 | Ø1.30 | 175 | |
